Ultralydkontroll av skinner

1 Hensikt

Spesifikasjonen beskriver objektive krav til enheten slik at leverandøren kan levere ultralydkontroll av skinner i samsvar med Bane NORs forventninger.

2 Omfang

Denne spesifikasjonen gjelder for ultralydkontroll av skinner med målevogn i Bane NORs spor.

3 Krav til ultralydutstyr

3.1 Søkere

Kontrollen skal utføres med følgende minimumsoppstilling for hver skinnestreng:

  • 1 normalsøker (0°) for deteksjon av horisontale sprekker
  • 4 vinkelsøkere (65–75°) for deteksjon av tverrsprekker i skinnehodet
  • 1–2 stk vinkelsøkere for deteksjon av langsgående vertikale sprekker
  • 2 vinkelsøkere (30–40°) for deteksjon av laskehullsprekker

3.1.1 Kontrollområde

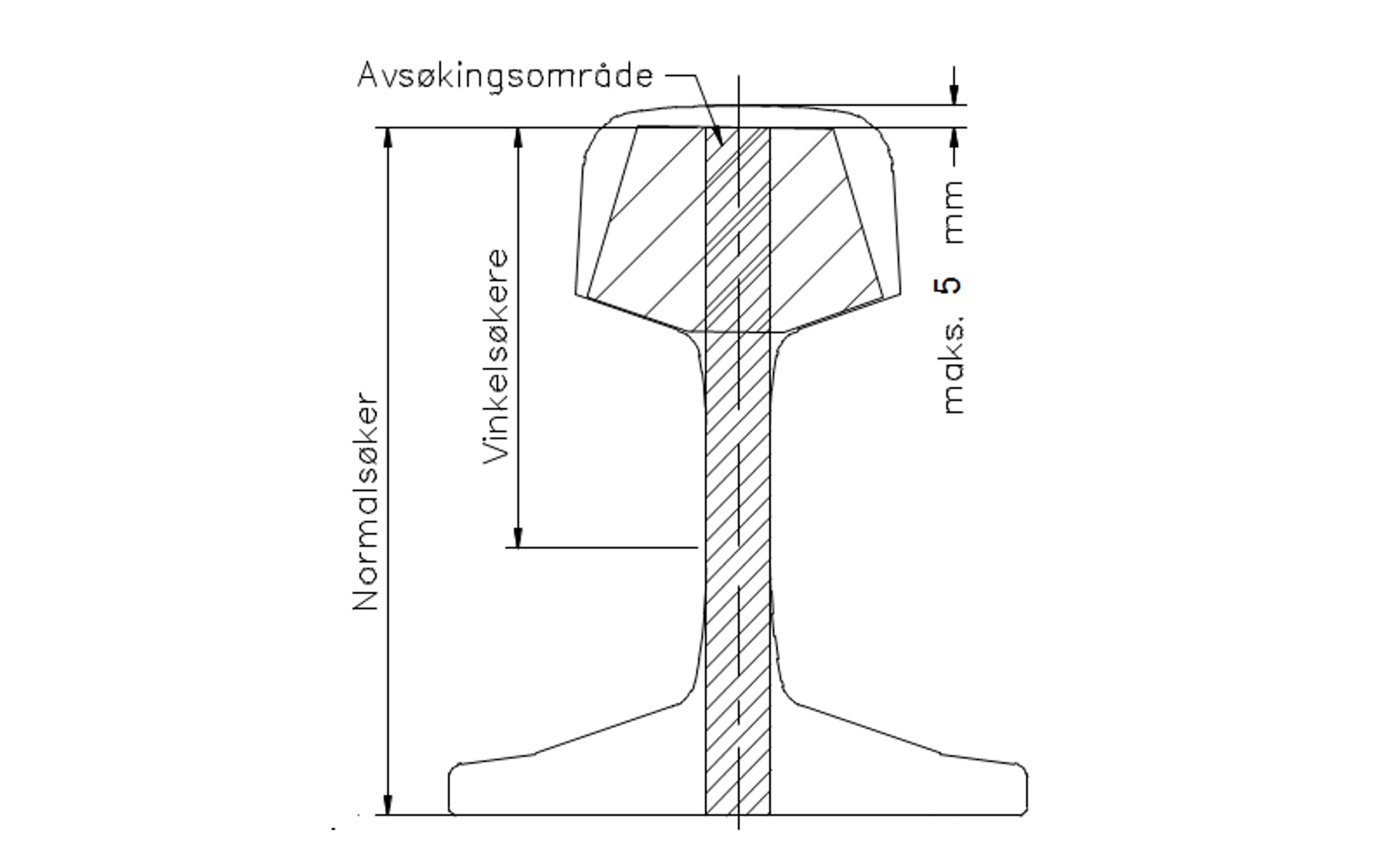

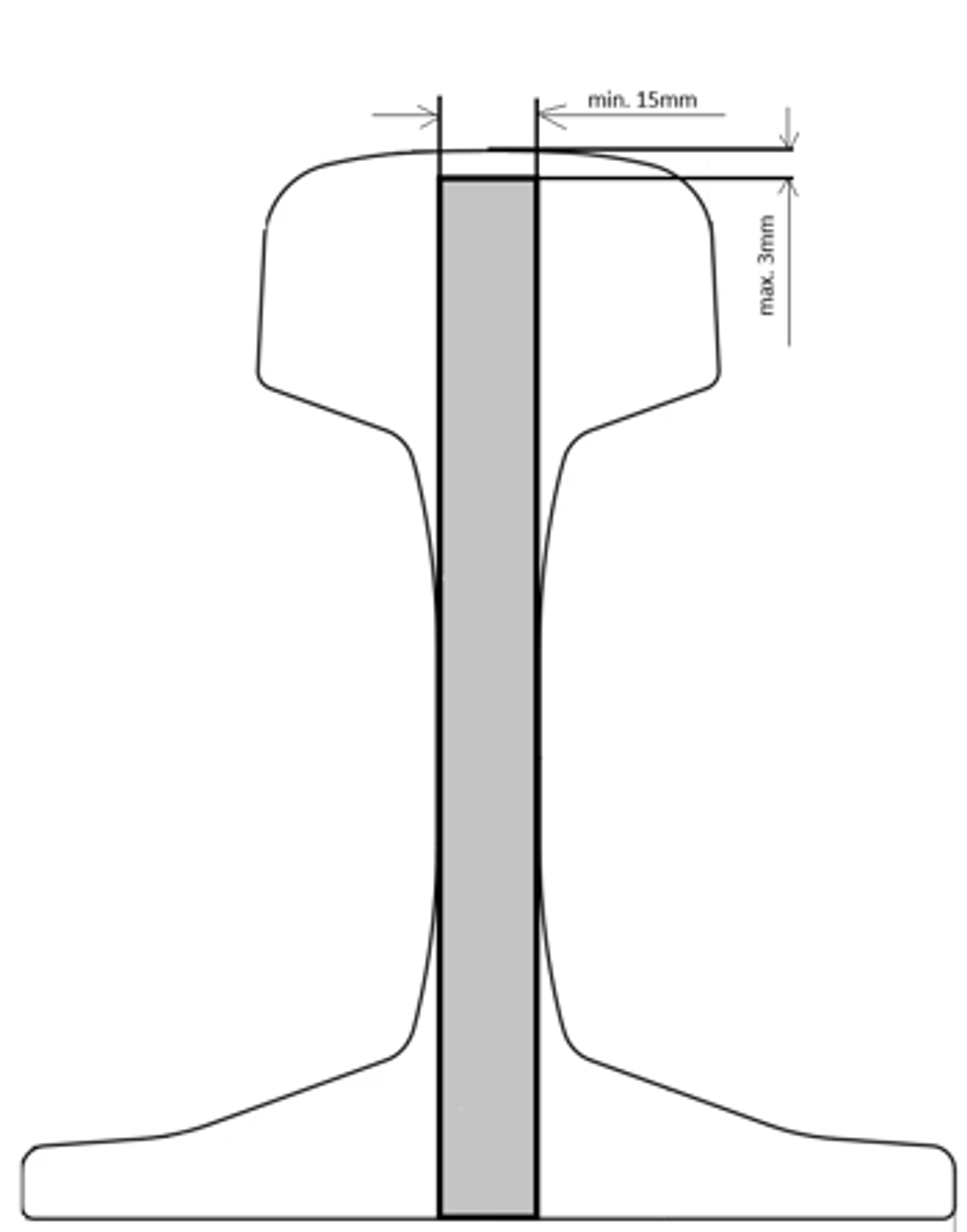

Figur 1 angir det område av tverrprofilet som søkerne minst skal avsøke.

Vinkelsøkere for tverrsprekker skal avsøke min. 70 % av skinnehodets tverrsnittsareal.

3.1.2 Sentrering av søkere

Målevognen skal ha innretning som sikrer at søkerne har korrekt posisjon i forhold til skinnens kjøreflate og skinnens langsgående midtlinje.

4 Kvalifisering

  • Hvert år før testkjøring og etter avsluttet test skal kalibrering av søkere og instrumenter kontrolleres ved et kalibreringsspor som inneholder feil i henhold til avsnitt Kalibreringsspor.
  • Kontrollhastigheten skal tilsvare planlagt kontrollhastighet ved testing i Bane NOR sine spor.
  • Resultatet av min. 4 påfølgende testkjøringer gjennom kalibreringssporet skal korrespondere med størrelse, type og lokalisering av referansefeilene.

4.1 Kalibreringsspor

  • Kalibreringsspor som skal benyttes skal inneholde kunstige skinnefeil i form av sylinderborrede hull (CBH) og flatbunnsborrede hull FBH med ulik plassering i skinnens tverrsnitt.
  • De kunstige feilene skal være jevnt fordelt på begge skinnestrenger.
  • Kalibreringssporet skal ha en lengde på min. 50 meter.

Kalibreringssporet skal inneholde minimum følgende hull for hver skinnestreng:

Tabell 1: Kalibreringsspor

Antall Hulltype Maks diameter Orientering Plassering
6 CBH 6 mm Vinkelrett på lengdeakse Skinnehodet 10–30 mm fra skinnetopp
2 CBH 6 mm Vinkelrett på lengdeakse Skinnesteg 50–120 mm fra skinnetopp
2 FBH 5 mm I skinnens senterlinje 10–20 mm fra skinnetopp
1 FBH 5 mm 70° på vertikalakse i skinnens lengderetning Maks 15 mm horisontalavstand fra kjørekant/10–20 mm vertikalavstand fra skinnetopp
2 FBH 10 mm 70° på vertikalakse i skinnens lengderetning I skinnens senterlinje 10–20 mm fra skinnetopp
2 FBH 10 mm 70° på vertikalakse i skinnens lengderetning Maks 15 mm horisontalavst. fra kjørekant/10–20 mm vertikalavst. fra skinnetopp
2 Laskehull 10 mm xxx xxxx

Kalibreringsspor med virkelige skinnefeil kan også aksepteres dersom feilenes antall, størrelse og plassering er i samsvar med Tabell 1.

5 Funksjonstest

  • Det skal være utarbeidet prosedyrer for daglig kalibrering av søkere og instrumenter.
  • Leverandøren skal gjennomføre kalibrering i henhold til disse prosedyrene umiddelbart før hvert kontrollskift, ved endring av system og utskifting av komponenter.

6 Krav til utstyr ved forskjellig sporstandard

6.1 Skinneprofiler

Skinneprofiler gitt i Tabell 2 skal kunne kontrolleres (iht. EN 13674-1 og Teknisk regelverk: Overbygning/Prosjektering/Sporkonstruksjoner/Vedlegg/SkinneprofilerEkstern lenke).

Skinnehelning i Bane NOR sine spor er 1:20.

Tabell 2: Skinneprofiler

Skinneprofil Høyde (mm)
35 kg 133
NSB40 139
S41 138
49E1 149
54E3 154
54E1 159
54E2 161
60E1 172
60E2 172
S64 172

6.2 Slitasje

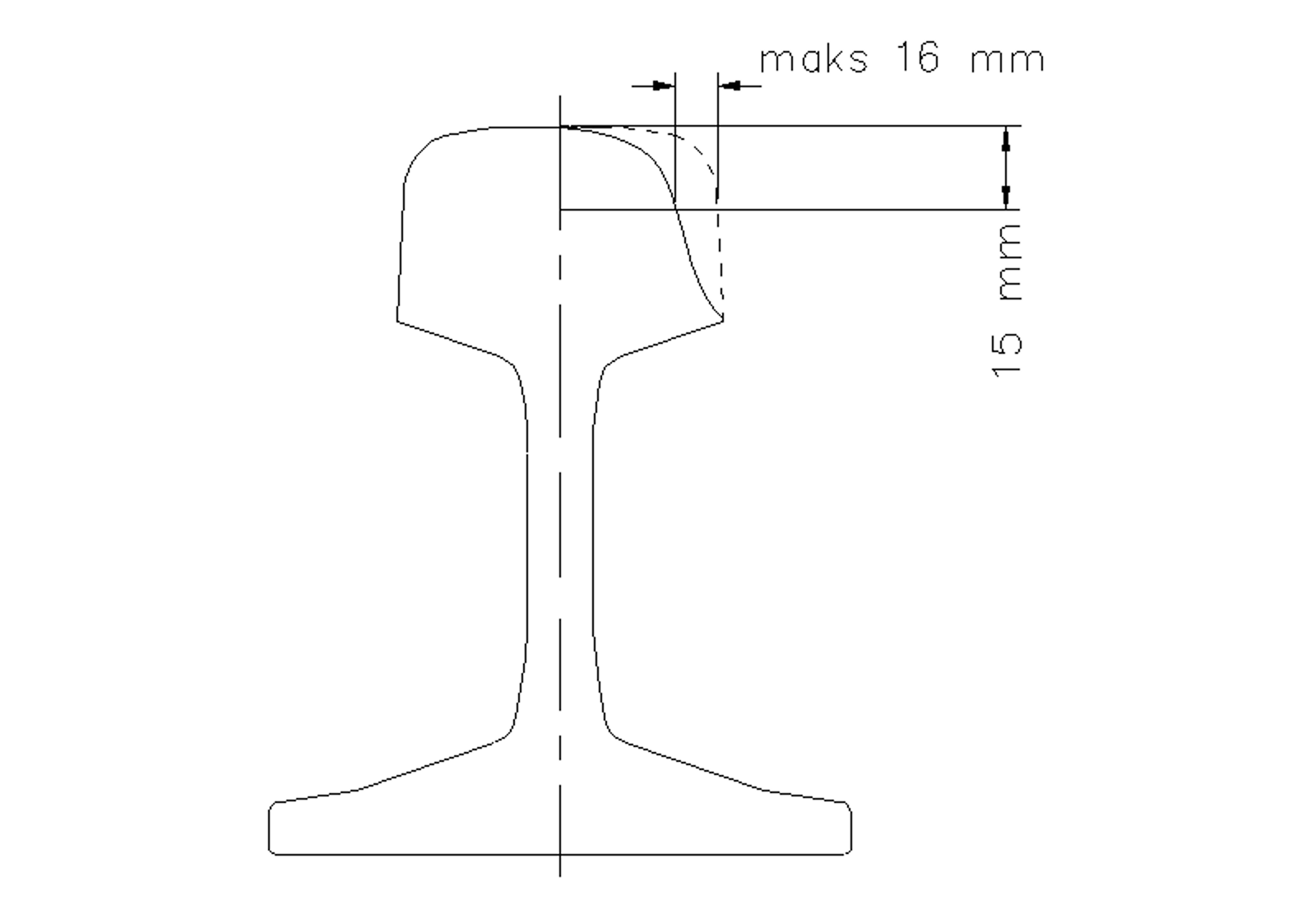

  • Utstyret skal kunne kontrollere skinneprofiler med sideslitasje opp til 16 mm.
  • Sideslitasjen måles 15 mm under skjæringspunktet mellom slitasjeprofilet og skinnens vertikalakse.

6.3 Sporvidde

Utstyret skal kunne kontrollere skinner i spor med sporvidde opp til 1470 mm.

6.4 Sporveksler

Ved testkjøring gjennom sporveksler forventes tilfredsstillende måleresultater for hele sporvekselen med følgende unntak:

  • Område av sporvekseltunger som ikke har full skinnehodebredde
  • Område av skinnekryss 3 meter før og etter fysisk krysspiss

6.5 Rifler og bølger

Avsøkningen skal ikke påvirkes av ujevnheter i skinnens lengdeprofil innenfor verdier gitt i Tabell 3.

Tabell 3: Rifler og bølger

Bølgelengde Maks. høydeforskjell
80 mm 0,5 mm
80–300 mm 1,2 mm

6.6 Skjøter

  • Utstyret skal kunne kontrollere lasket spor med kontrollhastighet min 30 km/h.
  • Med lasket spor menes her spor med gjennomsnittlig avstand mellom hver lasket skjøt ned til 15 meter (beregnet over 1000 meter).

6.7 Deteksjonspålitelighet

  • Under kontroll av Bane NORs spor skal målevognen detektere og rapportere min. 80 % av de skinnefeil som finnes i sporet og som faller inn under feilgruppe 0,1 eller 2 iht. Feilgrupper.
  • Deteksjonspålitelighet verifiseres gjennom stikkprøvekontroll av utvalgte strekninger med manuelt utstyr.

6.8 Treffprosent («Hitrate»)

Minimum 70 % av rapporterte mulige feilpunkter skal kunne verifiseres. Treffprosent verifiseres gjennom etterkontroll med manuelt utstyr.

7 Klassifisering av feilindikasjoner

7.1 Feiltype

Feilindikasjoner skal klassifiseres med kode i henhold til UIC 712 – «Håndbok for skinnefeil».

7.2 Feilgrupper

Feil som detekteres skal klassifiseres i 3 grupper i henhold til Feilgruppe 1 og Feilgruppe 2. I tillegg skal det klassifiseres i hvilket objekt feilen befinner seg i iht. Klassifisering av objekt.

7.2.1 Feilgruppe 0

Følgende feil skal klassifiseres til feilgruppe 0:

  • Skinner med brudd, dvs skinner som har delt seg i to eller flere deler, eller skinner hvor et bruddstykke har løsnet slik at minst 50 mm av kjøreflaten mangler i en dybde av minst 10 mm
  • Vertikale sprekker som går gjennom hele skinnehodets høyde
  • Horisontale sprekker som går gjennom hele skinnehodets bredde

7.2.2 Feilgruppe 1

Feil som er angitt i Tabell 4 skal klassifiseres i feilgruppe 1.

Tabell 4: Feilgruppe 1

Beliggenhet Beskrivelse UIC – Klassifisering
Inne på skinne eller ved skinneende Sprekker som går ut til skinnens over eller underkant (kjøreflate eller skinnefotens underside) Se nedenfor.
Tverrsprekker i skinnehodet med amp. > FBH 10 mm 111, 211, 471, 481
2 eller flere registrerbare tverrsprekker innenfor 3 sviller 111, 211, 471
Horisontale langsgående sprekker eller overvalsinger som avviker opp i hodet eller ned i foten 112, 212, 1321, 2321, 1322, 139, 227, 228, 2322, 239, 236
Synlige eller usynlige fotsprekker med lengde > 100 mm 153, 253
Ved skinneende Synlige eller usynlige horisontale sprekker i hodet eller steget med lengde > 100 mm 112, 1321, 1322, 139
Vertikale langsgående sprekker i hodet eller steget med lengde > 100 mm 113, 133
Sprekker fra laskehull som går ut i hodet eller foten 135
Inne på skinne Synlige vertikale langsgående feil i hodet eller steget med lengde > 100 mm samt usynlige med lengde > 500 mm 213, 233
Tverrfeil i sveiser med amp. FBH > 10 mm 411, 4211, 431 4212, 4213, 471, 481
Synlige horisontale sprekker i hodet eller steget med lengde > 200 mm, samt usynlige med lengde > 1000 mm 212, 2321, 412, 2322, 239, 432, 422
Synlige furer på kjøreflaten med lengde > 500 mm 2212

7.2.3 Feilgruppe 2

Feil som er angitt i Tabell 5 skal klassifiseres i feilgruppe 2.

Tabell 5: Feilgruppe 1

Beliggenhet Beskrivelse UIC – Klassifisering
Inne på skinne eller ved skinneende Tverrsprekker i skinnehodet med amplitude FBH 5mm–FBH10 mm  111, 211, 411, 471, 481
Synlige eller usynlige sprekker fra laskehull 135, 235
Ved skinneende Horisontale sprekker i hodet eller steget med lengde 50–100 mm 112, 1321, 1322, 139
Synlige furer på kjøreflaten med lengde over 50 mm 1212, 1211, 122, 1221, 124, 1222, 1251, 1252, 472
Vertikale langsgående sprekker i hodet eller steget med lengde 50–100 mm 113, 133
Indikasjoner fra normalsøkeren med lengde over 250 mm
Inne på skinne Sprekker i steget som går opp til underkant av skinnehodet eller ned til skinnefoten 236
Horisontale sprekker i hodet eller steget med lengde 50–200 mm, eller usynlige med lengde 200–1000 mm 212, 2321, 2322, 239, 412, 422, 432
Synlige feil på kjøreflaten med lengde 50–500 mm 2212, 2211, 2221, 2222, 224, 2251, 2252, 227, 228, 472
Synlige vertikale langsgående sprekker i hodet eller steget med lengde 50–100 mm samt usynlige med lengde 250–500 mm 213, 233

7.3 Klassifisering av objekt

Det skal angis i hvilket av de følgende objekter feilen befinner seg i med koder for følgende objekter:

  • inne på skinne
  • aluminiotermisk skjøtsveis
  • elektrisk motstandssveis
  • skjøtsveis med elektrisk lysbue
  • lasket skjøt
  • isolert skjøt
  • glideskjøt
  • skinnekryss
  • tunge
  • sporkryss

8 Rapportering

Feilindikeringer som kommer inn under feilgruppe 0, 1 eller 2 skal rapporteres. Følgende rapporter skal leveres for hvert skift:

  • Skiftrapport
  • Måleresultater – alle feilindikeringer skal lastes opp til Bane NORs server iht dataimport spesifikasjon gitt i kapittel E, Data Import Format

8.1 Måleresultater -elektronisk rapportering

For hvert enkelt feilpunkt skal leverandøren samle og sende følgende data til Bane NORs server:

  • banenummer
  • km
  • gps koordinater
  • skinnestreng (høyre el. venstre med stigende km)
  • avstand fra markeringsobjekt (bru, sporveksel, km-merke, etc.)
  • feilgruppe
  • feilkode iht. UIC 712
  • angivelse av søker(e) som har detektert feilen
  • feilens lengde i skinnens lengderetning (mm)
  • angivelse av dybde ved start og slutt av feilen (mm fra skinnetopp)
  • angivelse av amplitude ved tverrsprekker
  • grafisk presentasjon av feilen (B-scan bilde)
  • ev. kommentarer

Fullstendig spesifikasjon av data som skal sendes Bane NORs server (Data Import Format).

8.2 Krav til nøyaktighet – posisjonering av feilpunkt

  • Plassering av feilene skal angis på rapportene med en nøyaktighet av maks. ± 1 m. fra virkelig feilsted.
  • Feilpunkter skal oppgis med GPS koordinater i tillegg til km-angivelse.
    • Det kreves ikke GPS koordinater i tunneler og andre steder hvor det ikke er mulig å motta GPS signaler.

8.3 Tidsfrist for rapportering

Alle feilpunkter skal være lastet opp til Bane NORs server senest 48 timer etter at en strekning er kontrollert.

8.4 Merking av feil i sporet

Feil som klassifiseres i feilgruppe 1 iht. avsnitt 4.2 skal merkes med hvit maling på skinnen. Avstand mellom merket og feilen skal ikke overstige 1 m.

9 Kvalifikasjonskrav og prosedyre

  • Operatør på målevognen skal være sertifisert til nivå 2 i ultralydtesting i henhold til EN 16729-4 eller tilsvarende.
  • Personell som skal analysere og rapportere resultater skal være sertifisert til nivå 2 i ultralydtesting i henhold til EN 16729-4 eller tilsvarende.
  • Operatører og analysepersonell skal kunne dokumentere opplæring i kontroll av skinner.
  • Leverandøren skal utarbeide en prosedyre (arbeidsinstruksjon) for testing av skinner med målevognen og analysering av måleresultater. Denne prosedyren skal kontrolleres og godkjennes av Bane NOR før testing starter.

10 Referansedokumenter

Standard Spesifisering
UIC 712

Handbook of rail defects

EN 473 Non-destructive testing – Qualification of NDT personell

ASNT SN-TC-1A


EN 13674-1 Railway applications – Track – Rails – Part 1: Vignole railway rails 46kg/m and above
  Teknisk regelverk: Overbygning/Prosjektering/Sporkonstruksjoner/Vedlegg/SkinneprofilerEkstern lenke

11 Sjekkliste

Kravbeskrivelse Oppfylt (ja/nei) Leverandør-referanser Leverandør-kommentarer
3.1 Søkere
3.2 Kalibrering/akseptansetest
3.3 Krav til utstyr ved forskjellig sporstandard
3.4 Deteksjonspålitelighet
3.5 Treffprosent («Hitrate»)
4.1 Feiltype
4.2 Feilgruppe
4.3 Klassifisering av objekt
5.1 Måleresultater  – elektronisk rapportering
5.2 Krav til nøyaktighet – posisjonering av feilpunkt
5.3 Tidsfrist for rapportering
5.4 Merking av feil i sporet
6 Kvalifikasjonskrav og prosedyre
